| 详细说明 | |
|---|---|
| 项目 | 规范 |
| 步距角精度 Step Accuracy | ±5% |
| 温升 Temperature Rise | 80℃ Max |
| 环境温度 Ambient temperature Range | -20℃～+50℃ |
| 绝缘强度 Insulation Resistance | 100MΩMin.500V |
| 介电强度 Dielectric Strength | 500V AC 1 Minute |
| 技术数据 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | 步距角 | 引线数 | 相电流 | 静力矩 | 转动惯量 | 定位力矩 | 接线图 | 外形图 | 重量 | ||
| Model | （ °） | Lead Wire | （A） | (Kg.cm) | (g.cm2) | (Kg.cm) | (Kg) | ||||
| Step angle | Rated Current | Holding Torque | Rotor Inertia | Detent Torque | L | L1 | L2 | Motor Weight | |||
| 86BYGH350A | 1.2 | 3 | 5 | 23 | 1.1 | 1.4 | A | 67 | 30 | 1.65 | |
| 86BYGH350B | 1.2 | 3 | 5 | 42 | 2.3 | 2.1 | A | 97 | 30 | 2.7 | |
| 86BYGH350B/1 | 1.2 | 3 | 5 | 42 | 2.3 | 2.1 | A | 97 | 28 | 2.7 | |
| 86BYGH350C | 1.2 | 3 | 5 | 68 | 3.3 | 2.8 | A | 127 | 30 | 3.8 | |
| 86BYGH350C/1 | 1.2 | 3 | 5 | 68 | 3.3 | 2.8 | A | 127 | 31 | 3.8 | |
※注：表中所列仅为代表性产品，仅供参考。有“L2”代表相同“L”下电机双出轴可选，型号为原型号末尾加“S”。

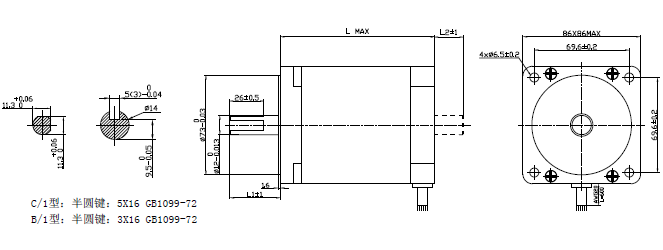

◆外形图:

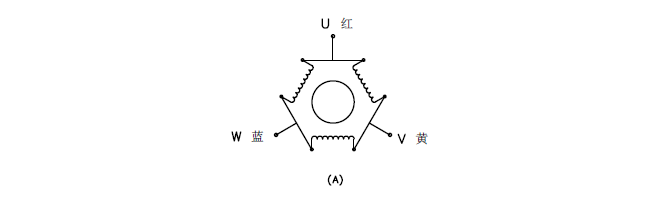

◆接线图:
